Ovládač sústruženia v 3 osiach (otočný ovládač) S PLC

Vybavený profesionálnym továrňou CNC sústružníc riadenia, jedná sa o vedúci 3-osový sústruhový radič (otočný regulátor) s výrobcom a dodávateľom plc.

Úvod produktu: 3-osový súradnicový automat (otočný ovládač) s PLC

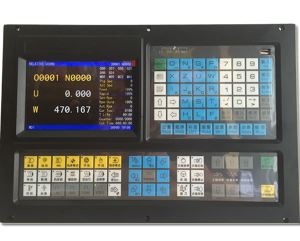

ECN3000TL je trojosový sústružníkový radič (Turning Controller), používa technológiu riadenia viacerých úloh v reálnom čase a hardvérovú interpolačnú techniku a je schopný vykonávať kontrolu presnosti riadenia pohybu μm a logickú riadiacu jednotku PLC. PLC.

Riadiaca os: 3-osý súradnicový automat (otočný ovládač) s PLC

l   Ovládacia os: 3 osi (X, Z, Y)

l   Interpolačná os: X, Y, Z, lineárna interpolácia; X, Y a Z tri osi lineárna a špirálová interpolácia, akékoľvek dve osi interferencia oblúka;

l   Ovládacia os PLC: 3 osi

Funkcia osi podávania: 3-polohový súradnicový regulátor (otočný ovládač) s PLC

l   Minimálna riadiaca jednotka: 0,001 mm alebo 0,0001 mm

l   Rozsah veličiny polohy: ± 99999999 × minimálna jednotka príkazu

l   Rýchla rýchlosť posuvu: Keď je príkazová jednotka 0,001 mm, maximálna rýchlosť je 60 m / min; (0,0001 mm, maximálna rýchlosť je 24 m / min)

l   Rýchle narušenie: F0, 25%, 50% a 100%, celkovo štyri úrovne, úprava v reálnom čase;

l   Prekonanie kŕmenia: celkovo 16 úrovní: 0 ~ 150%, úprava v reálnom čase;

l   Režim interpolácie: lineárna, oblúková a špirálová interpolácia a pevný odber

l   Automatická zrážka

Funkcia zrýchlenia a spomalenia: 3-polohový súradnicový regulátor (otočný regulátor) s PLC

l   Rezanie: zrýchlenie alebo spomalenie lineárneho typu / typu indexu alebo prednej / zadnej

selektívne

l   Rýchlosť posuvu: zrýchlenie alebo spomalenie lineárneho typu / typu indexu alebo prednej / zadnej je selektívne

l   Klepanie: Zrýchlenie alebo spomalenie v lineárnom type / indexovom type alebo v prednej / zadnej časti je selektívne

l   Počiatočná rýchlosť, rýchlosť dokončenia a čas zrýchlenia a spomalenia sú nastavené pomocou

parameter.

Funkcia vretena: 3-polohový súradnicový automat (otočný ovládač) s PLC

l   Analógové napätie 0V ~ 10V výstup v dvoch kanáloch, podpora dvojvretenového riadenia

l   Kodér spätného kanála posúvaný späť do jedného kanála, je možné nastaviť rozlíšenie vretenového snímača (0 alebo 100p / r ~ 5000p / r)

l   Prenosový pomer medzi snímačom a vretenom je: (1 ~ 255) :( 1 ~ 255)

l   Rýchlosť vretena: Určuje sa kódom S alebo signálom PLC, rozsah otáčok je 0 otáčok za minútu ~ 9999 ot./min.

l   Presadenie vretena: celkovo 8 úrovní: 50% ~ 120%, úprava v reálnom čase

l   Regulácia konštantnej rýchlosti povrchu vretena

l   Klepanie na cyklus / pevné poklepanie

Funkcia nástroja: Ovládač sústruženia v 3 osiach (otočný ovládač) S PLC

l   Kompenzácia dĺžky nástroja

l   Korekcia rádiusu nástroja (typ C)

l   Kompenzácia opotrebenia nástroja

l   Riadenie životnosti nástrojov

Presná kompenzácia: 3-osý súradnicový ovládač (otočný ovládač) s PLC

l   Kompenzácia chrbta

l   Kompenzácia chybovej stupnice v pamäti

Funkcia PLC: Ovládač sústruženia v 3 osiach (otočný ovládač) S PLC

l   Program PLC v dvoch úrovniach, maximálne 5 000 krokov, obnovovací cyklus programu 1. úrovne: 8 ms.

l   PLC programová komunikácia sťahovanie

l   Podpora varovania PLC a alarmu PLC

l   Podpora mnohých PLC programov (maximálne 16) je možné vybrať aktuálny program PLC

l   Základné I / O: vstup do 40 bodov / výstup v 32 bodoch

Rozhranie človek-stroj: 3-osý súradnicový ovládač (otočný ovládač) s PLC

l   7,4 "veľký displej LCD, rozlíšenie je 234 × 480

l   Zobrazenie v čínštine, angličtine, španielčine alebo ruštine atď

l   Zobrazenie v ceste spracovania a umožňuje real-time zoom a out, preklad a rolovanie.

l   Hodiny v reálnom čase

Riadenie prevádzky: Riadiaci systém sústružníc s 3 osami (otočný ovládač) S PLC

l   Režim prevádzky: Upraviť, automatické, MDI, strojové nulovanie, MPG / jednostupňové, manuálne a DNC.

l   Prevádzkový orgán na riadenie viacerých úrovní

l   Záznam poplachu

Program na úpravu: 3-osý súradnicový automat (otočný ovládač) s PLC

l   Kapacita programu: 40M, 10 000 programov (vrátane podprogramov, makrogramov)

l   Funkcia úprav: vyhľadávanie, prepísanie a mazanie programov / blokov / znakov

l   Formát programu: kód ISO, podpora programovania makra príkazov v type vety

l   Program pre volanie: Podporuje makro program s parametrom, subprogramom vnorenie 4 vrstiev

Komunikačná funkcia: 3-osý súradnicový regulátor (otočný ovládač) s PLC

l   RS232: Súbory programov a parametrov atď. Sa môžu prenášať v obojsmernom spracovaní DNC v reálnom čase, podporovať PLC program, sériové porty aktualizácie systémového softvéru.

l   USB: Prevádzkovanie súborov, priamo spracovanie súborov, podpora programu PLC, aktualizácia systémového softvéru na flash disku.

Bezpečnostná funkcia: Ovládač sústruženia v 3 osiach (otočný ovládač) S PLC

l   Núdzová zastávka

l   Limit cestovného hardvéru

l   Limit cestovného softvéru

l   Obnova a obnovenie dát

Rozmer: 3-osý súradnicový ovládač (otočný ovládač) s PLC

G / M kód

Produktová služba: 3-osý súradnicový automat (otočný ovládač) s PLC

ECON poskytuje technickú službu od začiatku do konca a ponúka jednoročnú záruku. Akýkoľvek problém, môžete poslať e-mail našim technickým inžinierom a predajom, alebo priamo chatovať na našej webovej stránke.

Platba a doručenie: Ovládač sústruženia v 3 osiach (otočný ovládač) S PLC

ECON podporuje T / T, Paypal, Western Union na platbu. Môžeme zabezpečiť expresné, letecké a námorné zásielky, máme profesionálny tím, ktorý sa zaoberá logistikou.
