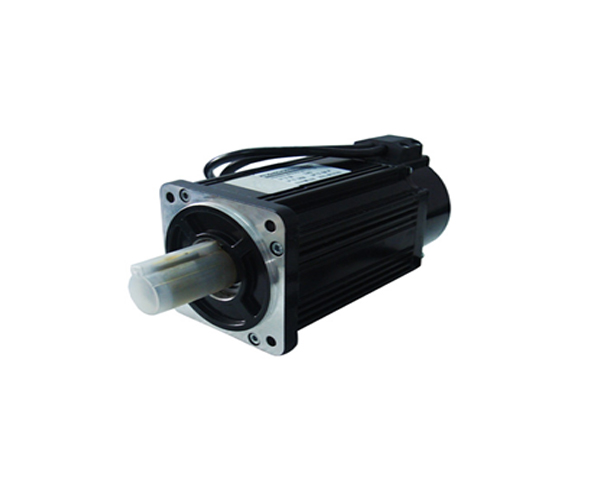

Úvod produktu: Vysokokvalitný 60mm servomotor s prírubou
Vysokonapäťové striedavé servomotory radu EC-M poskytujú aplikáciám s vysokou hustotou krútiaceho momentu dosiahnutie vysokej akcelerácie a rýchleho polohovania. Sú dostupné v rozmeroch metrických rámov od 60 mm do 180 mm (rozsah výkonu servomotora je 100 W - 5,5 KW). Štandardné režimy majú štandardné možnosti kabeláže pre priame pripojenie k jednotke ECON
Výber produktu a parameter: Vysokokvalitný 60mm servomotor s prírubou
Model | EC-60M020D | EC-60M040D | EC-60M060D | |||||||||||||||||
Nominálny výkon (W) | 200 | 400 | 600 | |||||||||||||||||
Menovité napätie (V) | 220 | 220 | 220 | |||||||||||||||||
Menovitý prúd (A) | 1.2 | 2.8 | 3.5 | |||||||||||||||||
Menovitá rýchlosť (RPM) | 3000 | 3000 | 3000 | |||||||||||||||||
Krútiaci moment (Nm) | 0,637 | 1.27 | 1.91 | |||||||||||||||||
Maximálny krútiaci moment (Nm) | 1.91 | 3.9 | 5,73 | |||||||||||||||||
Napätie konštantné (V / 1000 * RPM) | 30.9 | 29.6 | 34 | |||||||||||||||||
Koeficient krútiaceho momentu (Nm / A) | 0,53 | 0,45 | 0.55 | |||||||||||||||||
Zotrvačnosť rotora (kg.㎡) | 0.175x10-4 | 0.29x10-4 | 0.39x10-4 | |||||||||||||||||
Line-Line Resistance (Q) | 6.18 | 2,35 | 1.93 | |||||||||||||||||
Indukčnosť vedenia (mH) | 29.3 | 14.5 | 10.7 | |||||||||||||||||
Elektrická časová konštanta (Ms) | 4,74 | 6.17 | 5.5 | |||||||||||||||||
Hmotnosť (kg) | 1.16 | 1.6 | 2,07 | |||||||||||||||||
Číslo linky kódovača (PPR) | 2500 | |||||||||||||||||||
Trieda izolácie | Trieda B | |||||||||||||||||||
Bezpečnostná trieda | IP65 | |||||||||||||||||||
Používanie prostredia | Teplota: - ℃ ~ + 40 ℃, vlhkosť nižšia ako 90% relatívnej vlhkosti | |||||||||||||||||||
Sieťová zástrčka motora | Vodič | U | V | W | PE | |||||||||||||||
Pin NO. | 1 | 2 | 3 | 4 | ||||||||||||||||
Encoder Plug | Vodič | 5V | 0V | B + | Z- | U + | Z + | U- | A + | V + | W + | V- | A- | B- | W- | PE | ||||
Pin NO. | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |||||
Inštalácia produktu:
1: Inštalácia / demontáž komponentov pripojených ku koncu hriadeľa motora, nenarazte na hriadeľ tvrdo, aby ste zabránili druhej strane hriadeľa motora
enkodér bol vyradený zle.
2: Snaží sa čo najlepšie využiť svoj hriadeľ, aby sa zabránilo vibráciám a poškodeniu ložísk.
Dimenzia produktu:
Model | EC-60M020D | EC-60M040D | EC-60M060D |
L (bez brzdy) | 116 | 141 | 169 |
L (s brzdou) | 164 | 189 | 217 |
Zodpovedajúci vodič | ECN-GA3207B | ECN-GA3207B | ECN-GA3207B |
Kábel pre opciu | (Pulzný kábel) Ovládač k vodičovi | 3-10 M pre opciu | |
(Kábel enkodéra) kodér pre vodiča | |||
(Napájací kábel) Motor k vodičovi | |||
Produktový servis:
Spoločnosť ECON poskytuje technické služby od začiatku do konca a poskytuje jednoročnú záruku. Akýkoľvek problém, môžete poslať e-mail nášmu technickému technikovi a predaju, alebo priamo chatovať na našej webovej stránke.
Platba a dodanie:
ECON podporuje platby T / T, Paypal, Western Union. Môžeme zariadiť expresnú, leteckú a námornú prepravu, máme profesionálny tím, ktorý sa zaoberá logistikou.
odporúčanie:
Všeobecný striedavý servopohon sa môže používať s motorom striedavého servomotora od 100 W ~ 3,8 kW
Servopohon G2 podporuje servopohon, ktorý robí zábavu so servopohonom
