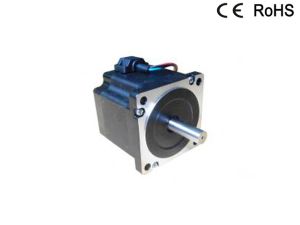

Ide o 86mm krokový motor s otvorenou slučkou s detailnou brzdou. Keď stroje potrebujú rýchly štart, presné umiestnenie a väčšiu bezpečnosť, je to najlepšia voľba.
Krokový motor série EO s brzdou
Špecifikácia série bŕzd EO86 | |
Presnosť | ±5 percent (celý krok,vyložiť) |
Teplota | 85stupňaMAX |
Životné prostredie | -25stupňa~ plus 55stupňa |
Izolačný odpor | 100MΩmin 500VDC |
Tlak | 500VAC po dobu jednej minúty |
Radiálne hádzanie | 0,02 Max (450 g – zaťaženie) |
Axiálne hádzanie | 0,08 Max (450 g zaťaženie) |
Elektrická špecifikácia
Model | Fáza | Krokový uhol | Krútiaci moment (NM) | Aktuálne ( A) | Indukčnosť (mH) | Odpor (ohm) | Viesť | Brzda Napätie (V) | Krútiaci moment aretácie (N.cm) | Dĺžka motora (mm) |
EO86-40BK | 2 | 1.8 | 4 | 6 | 2.8 | 0.35 | 4 | 24 | 4 | 78 |
EO86-60BK | 2 | 1.8 | 6.2 | 6 | 4.2 | 0.4 | 4 | 24 | 4 | 98 |
EO86-80BK | 2 | 1.8 | 8 | 6 | 5.8 | 0.6 | 4 | 24 | 8 | 114 |
EO86-120BK | 2 | 1.8 | 12 | 6 | 8.6 | 0.75 | 4 | 24 | 8 | 150 |
Mechanický rozmer (jednotka: mm)
Schéma zapojenia:
